1550nm 1W Fiber Coupled Laser

Jadual Kandungan

1. Pengenalan 1550nm 1W Fiber Coupled Laser

2. Spesifikasi Produk

3. Ciri-ciri

4. Aplikasi

5. Butiran Produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Panduan Operasi

10. Nota Operasi dan Penyelenggaraan

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

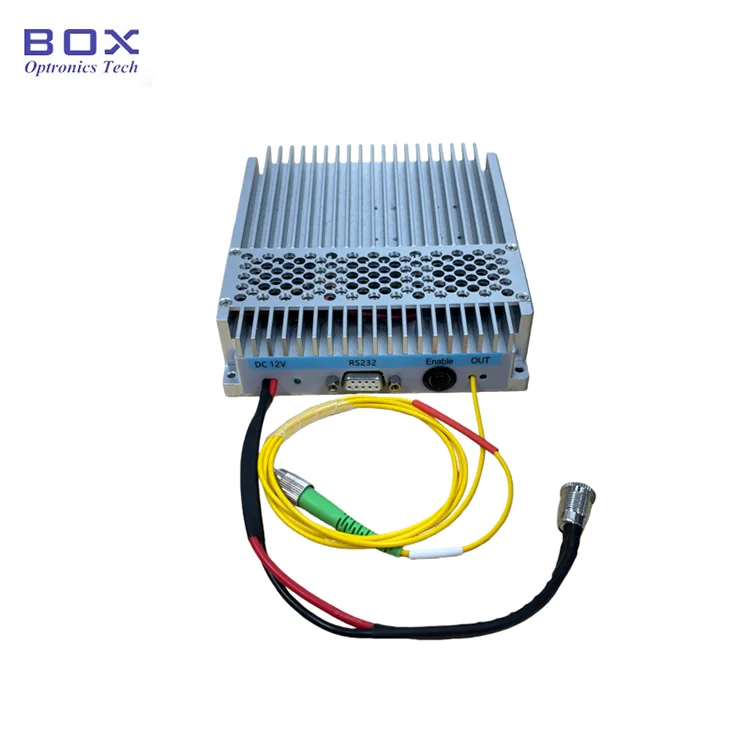

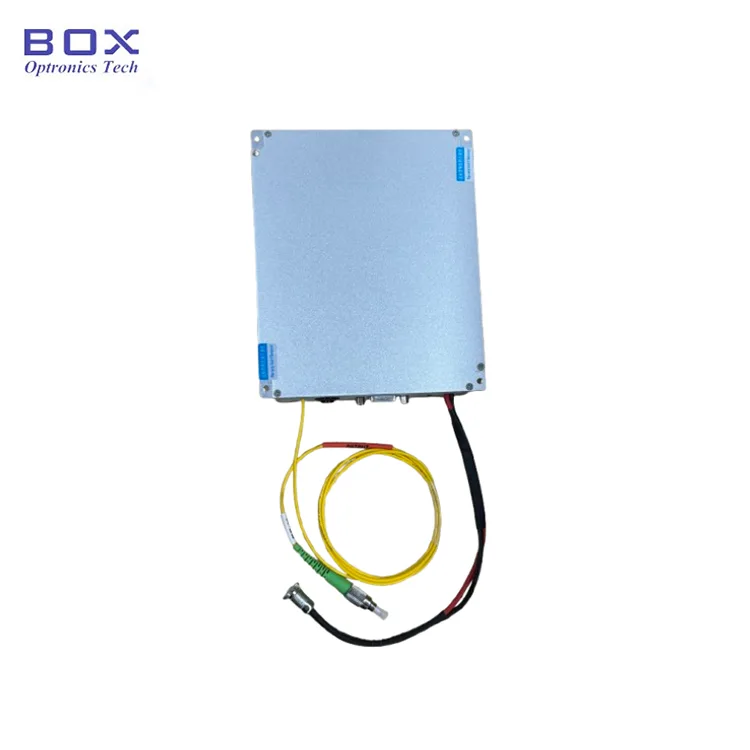

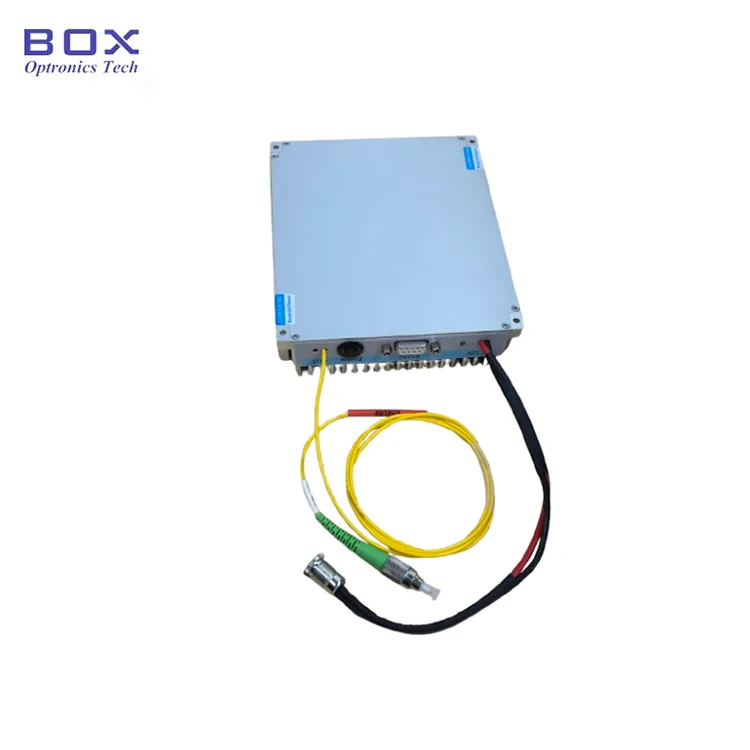

Pengenalan Produk-1550nm 1W Fiber Coupled Laser

Laser Coupled Fiber 1550nm 1W menggunakan laser benih DFB yang digabungkan dengan modul optik perolehan kuasa tinggi untuk mencapai output laser berkuasa tinggi sepanjang gelombang tunggal. Ia mempunyai ketepatan panjang gelombang yang tinggi dan nisbah penindasan mod sisi yang tinggi. Pilihan termasuk gentian pengekalan mod tunggal atau polarisasi; unit ini menawarkan kuasa keluaran yang tinggi dengan arus boleh laras, pancaran cahaya serta-merta apabila dihidupkan, dan operasi mesra pengguna, menjadikannya sesuai untuk kegunaan makmal oleh penyelidik.

Spesifikasi Produk-1550nm 1W Fiber Coupled Laser

Ciri-ciri Produk-1550nm 1W Fiber Coupled Laser

● Benih DFB + seni bina peringkat keuntungan kuasa tinggi mengimbangi lebar talian dan kuasa;

● Kestabilan kuasa yang luar biasa untuk operasi berterusan jangka panjang;

● Pilihan gentian SM dan PM untuk penyepaduan sistem yang fleksibel;

● Bangku bangku dan pakej modul untuk penyepaduan makmal dan OEM;

● 10%–100% pelarasan kuasa berterusan.

Aplikasi Produk-1550nm 1W Fiber Coupled Laser

● Ujian dan penyelidikan komunikasi optik yang koheren;

● Optik bukan linear dan penjanaan supercontinuum;

● sumber cahaya pemancar LiDAR;

● Pengepaman penguat gentian dan pencirian perolehan.

Butiran Produk-1550nm 1W Fiber Coupled Laser

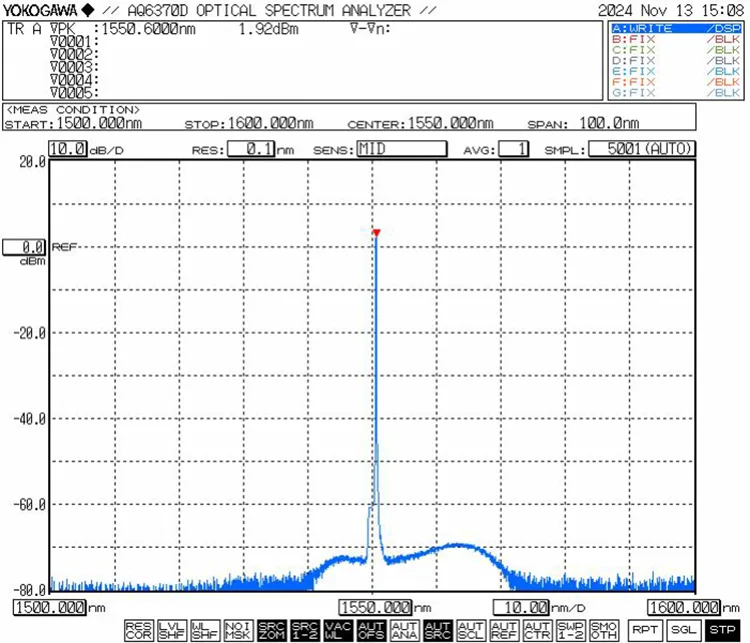

● Lengkung Ciri Biasa: λ= 1550 nm, Lebar Garis ≤3MHz, Pavg= 20W

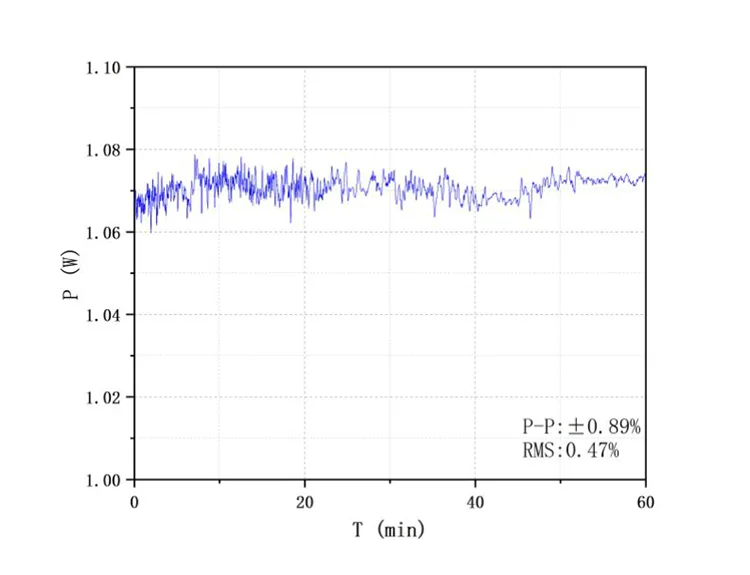

● Kuasa Laser dan Kestabilan Kuasa (Ujian Kestabilan Kuasa@1W)

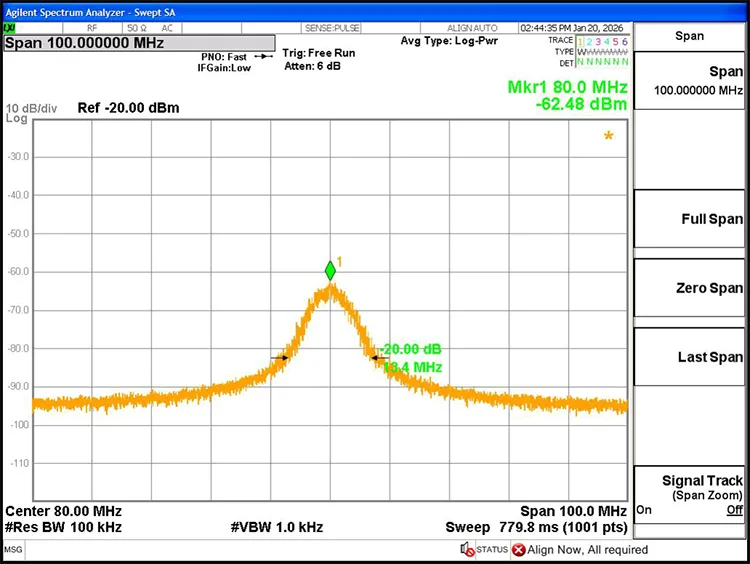

● Lebar Garis Laser@3dB: 0.67MHz

Maklumat pesanan-1550nm 1W Fiber Coupled Laser

cth: HFL-1550-30-PM-M31

(Maklumat pesanan: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) kuasa output, PM1550fiber, pakej modul).

Lembaran Data dan Lembaran Ujian-1550nm 1W Fiber Coupled Laser

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran-1550nm 1W Fiber Coupled Laser

● Syarat sebut harga

(1) EXW

(2) DAP

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Langkah Operasi-1550nm 1W Fiber Coupled Laser

Langkah1. Membongkar: Sebelum pemasangan, periksa sama ada semua aksesori sudah lengkap.

● Aksesori Standard

Langkah2. Bekalan kuasa: Port kuasa menggunakan antara muka standard DC5.5×2.1mm. Gunakan hanya penyesuai kuasa dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. Kabel kuasa penyambung berbentuk U untuk menyambung kepada bekalan kuasa suis tersedia atas permintaan semasa pembelian.

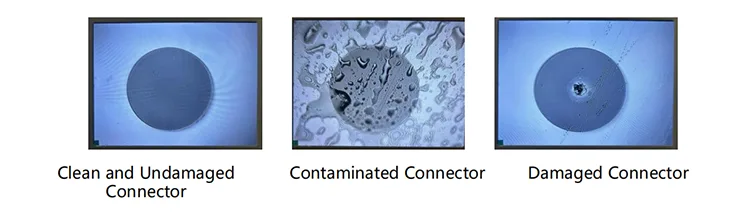

Langkah3. Menyambung gentian output: Tanggalkan penutup habuk daripada penyambung gentian, periksa muka hujung untuk pencemaran atau kerosakan dan pastikan kebersihan sebelum menyambung ke peranti gentian atau peralatan ujian lain. Untuk model berkuasa tinggi, penyambungan gabungan disyorkan.

Setp4. Sambung ke komputer hos: Gunakan kabel data bersiri USB-RS232 yang disertakan untuk menyambungkan modul ke komputer. Pasang pemacu bersiri khusus (disediakan oleh Box Optronics) untuk mendayakan komunikasi. Tanpa pemacu, perisian hos tidak boleh menyambung ke modul.

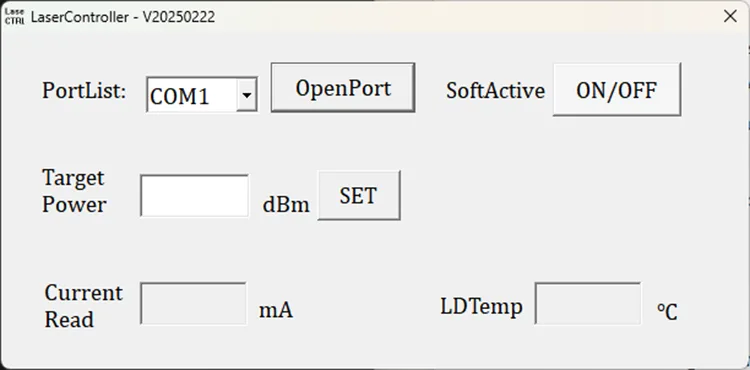

Langkah5. Perisian kawalan: Perisian hos membenarkan melaraskan kuasa output dan mengawal output laser melalui butang "SoftActive" (lihat rajah antara muka di bawah). Perisian memaparkan set arus pam, kuasa keluaran dan status pemantauan suhu

Langkah6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

Nota Operasi dan Penyelenggaraan-1550nm 1W Fiber Coupled Laser

● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan bahagian muka terbakar. Tutup penyambung yang tidak digunakan dengan penutup habuk.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.

● Apabila menggunakan jangka panjang, letakkan pada sink haba.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan-1550nm 1W Fiber Coupled Laser

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.

(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
