Kuasa tinggi 1653.7nm 40mW DFB Butterfly Laser menggunakan cip DFB MQW berprestasi tinggi dengan panjang gelombang tengah 1653.7nm, toleransi panjang gelombang +/-1nm, dan nisbah penolakan mod sisi (SMSR) >35dB. Ia mempunyai voltan ambang rendah, penggunaan kuasa rendah dan tinggi kebolehpercayaan. Mengintegrasikan termistor, penyejuk termoelektrik (TEC), dan diod pemantauan, ia menyokong operasi stabil jangka panjang dan digunakan secara meluas dalam sistem pengesanan gas, ujian peranti pasif, dan penderiaan gentian optik. betul pendawaian, suhu dan kawalan arus diperlukan semasa operasi untuk mengelakkan lenturan gentian dan kerosakan.
|
Parameter |
Simbol |
keadaan |
Min. |
Taip. |
Maks. |
Unit |
|
Suhu penyimpanan |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Suhu kes operasi |
Atas |
– |
-20 |
– |
70 |
℃ |
|
Arus Hadapan LD |
JIKA |
CW |
– |
– |
500 |
mA |
|
Arus Balik LD |
Ir |
– |
– |
– |
2 |
mA |
|
Voltan Songsang LD |
VLR |
– |
– |
– |
3 |
V |
|
Arus Hadapan PD |
IFPD |
– |
– |
– |
-10 |
mA |
|
Voltan Songsang PD |
VRPD |
– |
– |
– |
20 |
V |
|
Arus TEC |
ITEC |
– |
– |
– |
2 |
A |
|
voltan TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Jejari Lentur Gentian |
– |
– |
30 |
– |
– |
mm |
|
Kelembapan Relatif |
RH |
Tidak Pemeluwapan |
0 |
– |
95% |
– |
|
Masa Memateri Plumbum |
– |
260 ℃ |
– |
– |
10 |
Kedua |
|
Daya Tarik Paksi Gentian |
– |
– |
– |
– |
5 |
N |
|
Daya Tarik Sebelah Serat |
– |
– |
– |
– |
2.5 |
N |
● Standard industri Pakej rama-rama 14-pin;
● terbina dalam TEC dan memantau PD;
● tinggi kestabilan 40mW output optik;
● berprestasi tinggi, telaga berbilang kuantum (MQW) laser maklum balas teragih (DFB).
● Laser diod boleh tala spektroskopi penyerapan TDLAS;
● Pemantauan CH4;
● Sumber cahaya untuk pemantauan alam sekitar dan penganalisis gas.

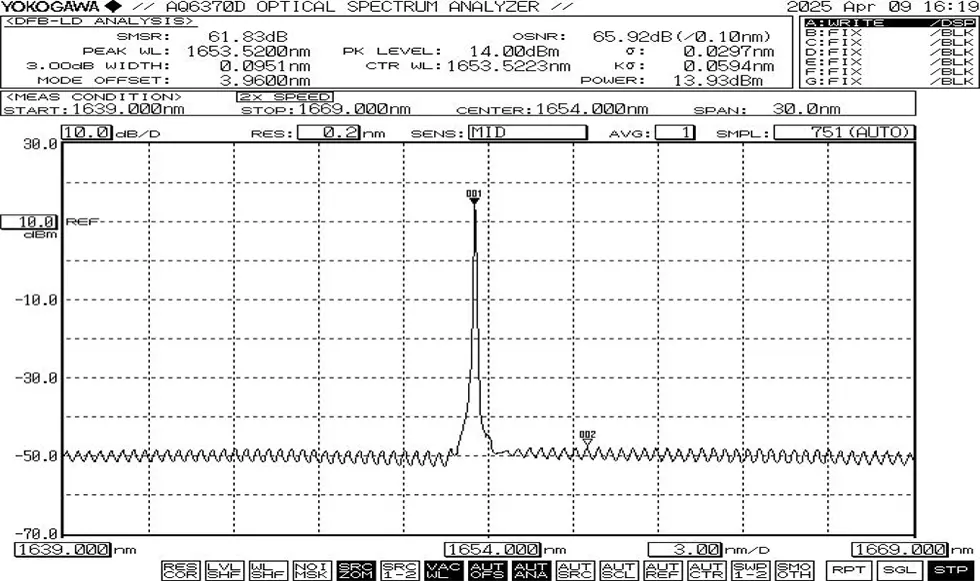

● Spektrum biasa: 1653.7nm, +/-1nm toleransi WL.

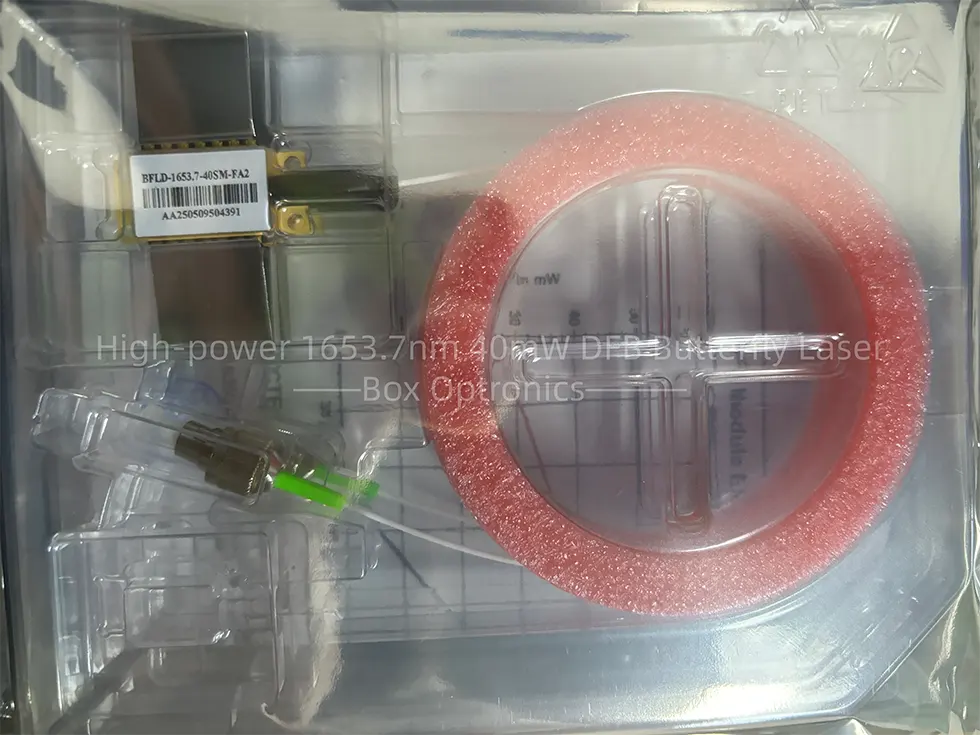

● Contoh pembungkusan
|
|
Aksesori |
Kuantiti |
|
1 |
Laser Rama-rama DFB 1653.7nm 40mW berkuasa tinggi |
1 |
|
2 |
Laporan Ujian Produk |
1 |
|
Nama |
Panjang gelombang |
Kuasa keluaran |
Jenis gentian |
Penyambung |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diod laser DFB |
1653:1653.7nm Lain-lain |
10:10mW 40:40mW Lain-lain |
SM: Mod tunggal PM: Polarisasi mengekalkan
|
FA: FC/APC SA: SC/APC Lain-lain |
NULL:Jenis 1 2:Jenis 2 |
cth: BFLD-1653-40SM-FA
(Maklumat pesanan: Laser Rama-rama DFB 1653.7nm 40mW berkuasa tinggi, dengan gentian SM, penyambung FC/APC, jenis1 pin-keluar).
● Syarat sebut harga
(1) EXW:
Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.
(2) DAP:
Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.
(3) Lain-lain
● Syarat pembayaran
PayPal dan T/T tersedia.
Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)
Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.
● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.
● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.
● Sebelum menghidupkan peranti, mula-mula aktifkan penyejuk, dan kemudian gunakan kuasa dalam kenaikan kecil untuk mengelakkan cip daripada terlalu panas atau menjadi lebih beban.
● Tempoh Waranti:
Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.
● Pengecualian daripada Waranti Percuma:
Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:
(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.
(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.
(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.
(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.
(5) Label waranti yang diubah atau tidak lengkap pada perumahan.
(6) Kerosakan atau kehilangan semasa pengangkutan.
