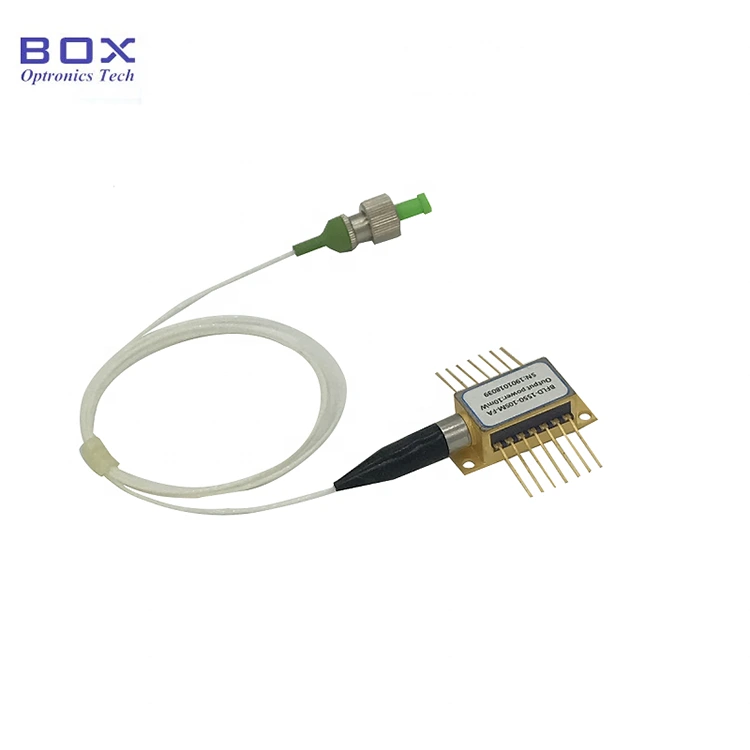

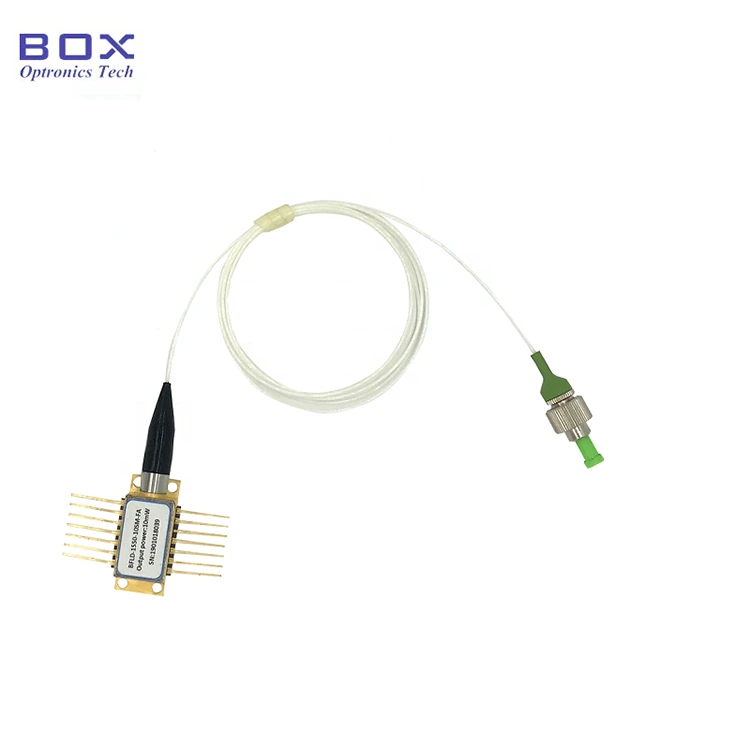

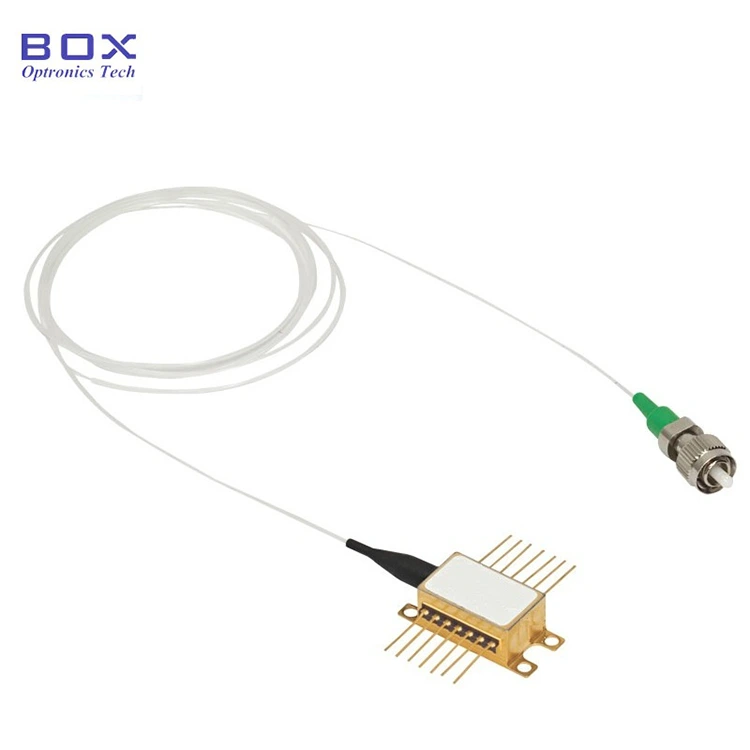

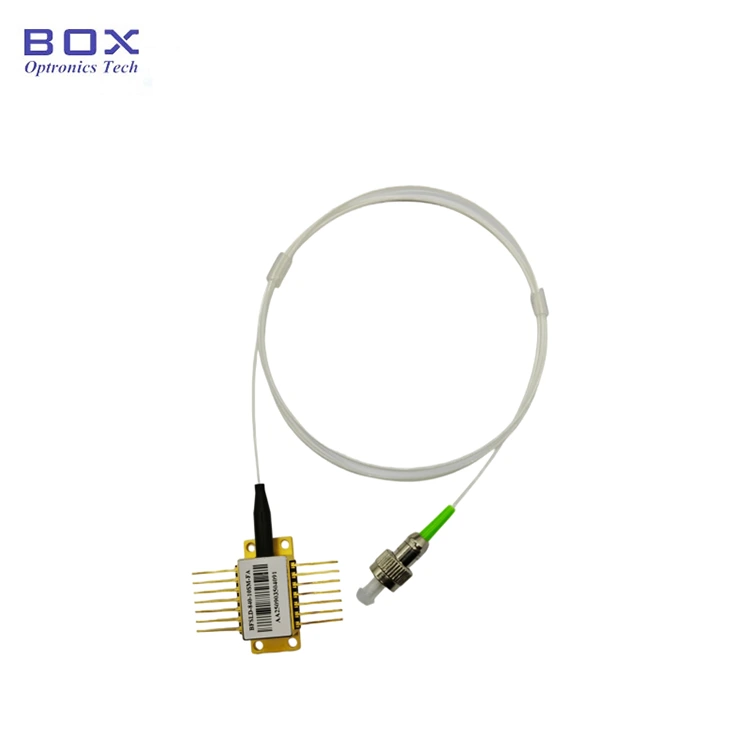

Laser Rama-rama Kuasa Tinggi 1550nm DFB 100mW

Jadual Kandungan

1. Pengenalan 1550nm Laser Rama-rama Kuasa Tinggi DFB 100mW

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

1550nm DFB 100mW High Power Butterfly Laser berasaskan pada cip DFB MQW (Multi-Quantum Well), mengguna pakai 14-pin standard industri pakej rama-rama, ia menyepadukan TEC (Thermoelectric Cooler), termistor, pemantauan lampu latar PD (Photodiode). Jika pin memerlukan pematerian, suhu pematerian tidak boleh melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat.

Spesifikasi Produk

Ciri-ciri Produk

● serat SM atau kuncir gentian PM;

● tinggi kuasa keluaran sehingga 100mW;

● Nisbah penindasan mod sisi yang tinggi;

● 14-pin Pakej BTF dengan TEC, termistor dan pantau PD.

Aplikasi Produk

● Komunikasi gentian optik;

● Ujian optik makmal;

● Penderiaan gentian optik.

produk Butiran

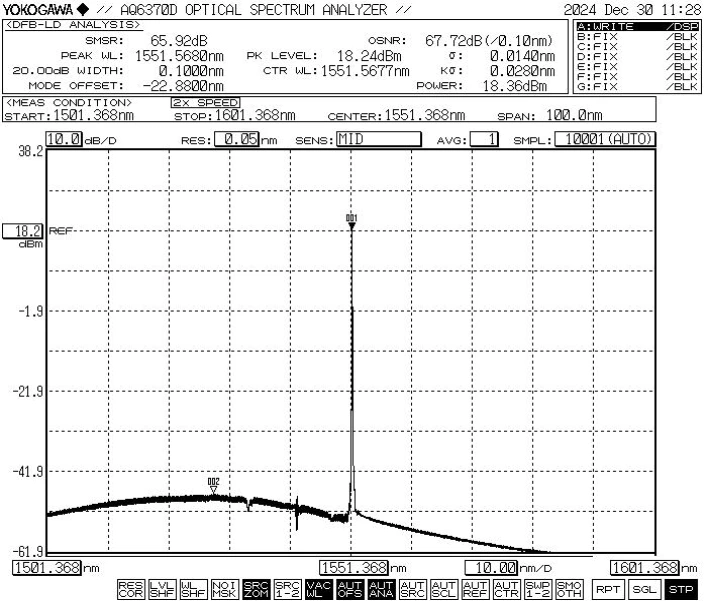

● Spektrum biasa: 1550nm, +/-2 toleransi WL.

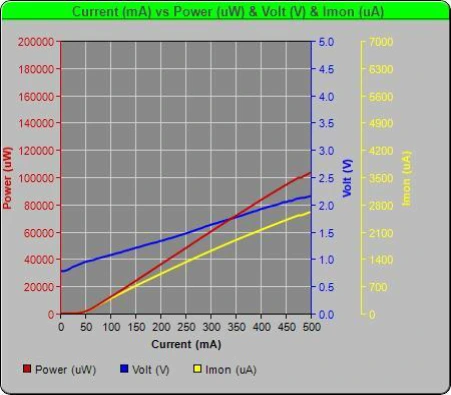

● Laser Rama-rama Kuasa Tinggi PIV-1550nm DFB 100mW

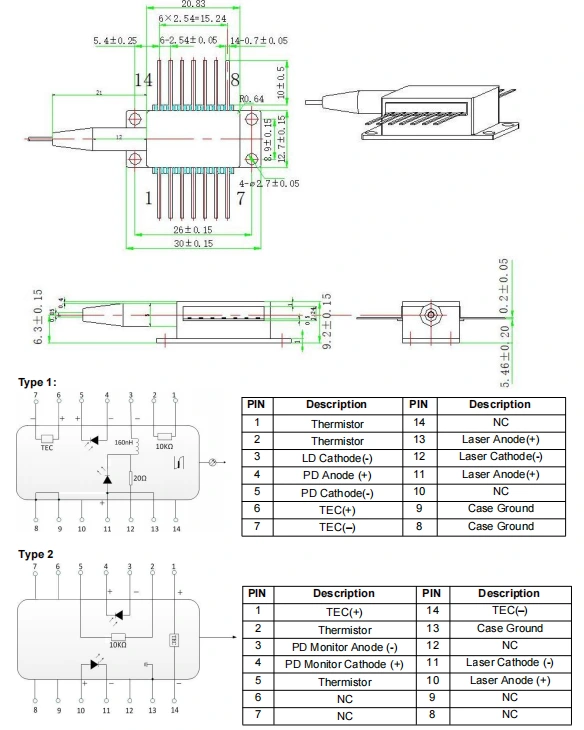

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1550nm DFB 100mW Laser Rama-rama Kuasa Tinggi

Memesan maklumat

cth: BFLD-1550-1HSM-FA2

(Maklumat pesanan: 1550nm DFB 100mW High Power Butterfly Laser, SM gentian, dengan penyambung FC/APC, pin pam).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat semasa yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Ambang Ambang), Iop max (Maksimum Operasi Semasa), Vop max (Maksimum Voltan Kendalian), dan λc (Panjang Gelombang Tengah)—harus dirujuk khususnya dalam laporan ujian yang disediakan semasa penghantaran.Nota:Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
