Laser Rama-rama Kuasa Tinggi 1550nm DFB 40mW

Jadual Kandungan

1. Pengenalan 1550nm Laser Rama-rama Kuasa Tinggi DFB 40mW

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran pembungkusan

6. Maklumat Pesanan

7. lembaran data

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Soalan Lazim

Pengenalan Produk

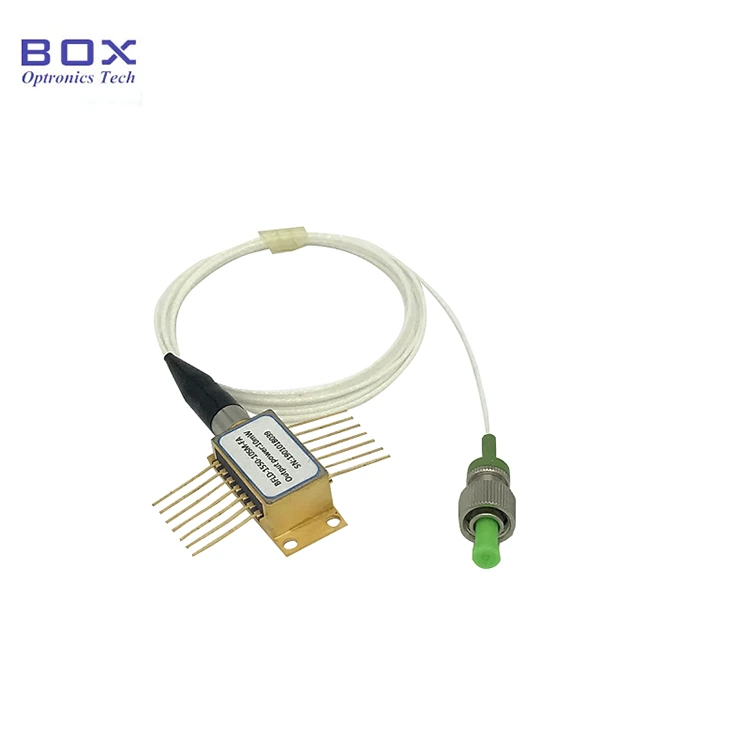

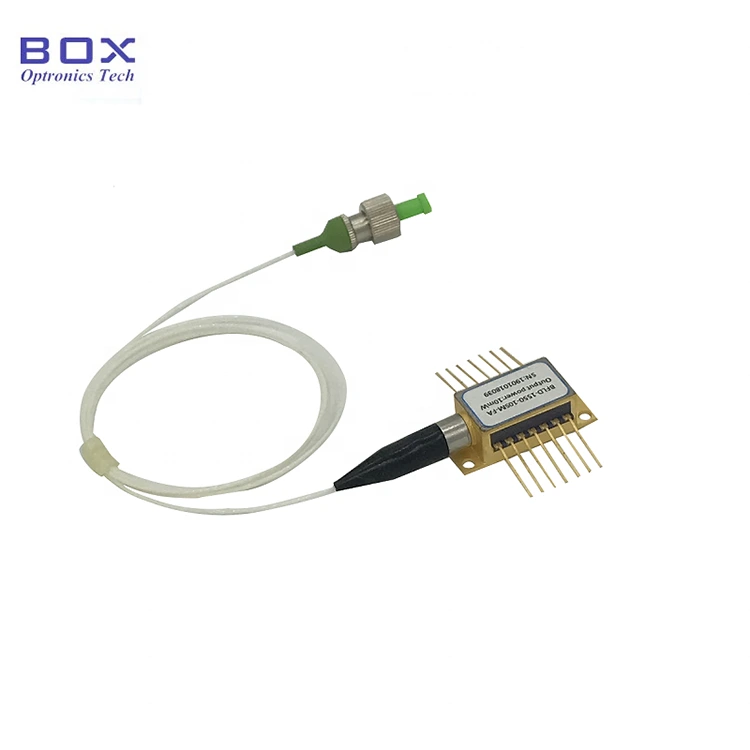

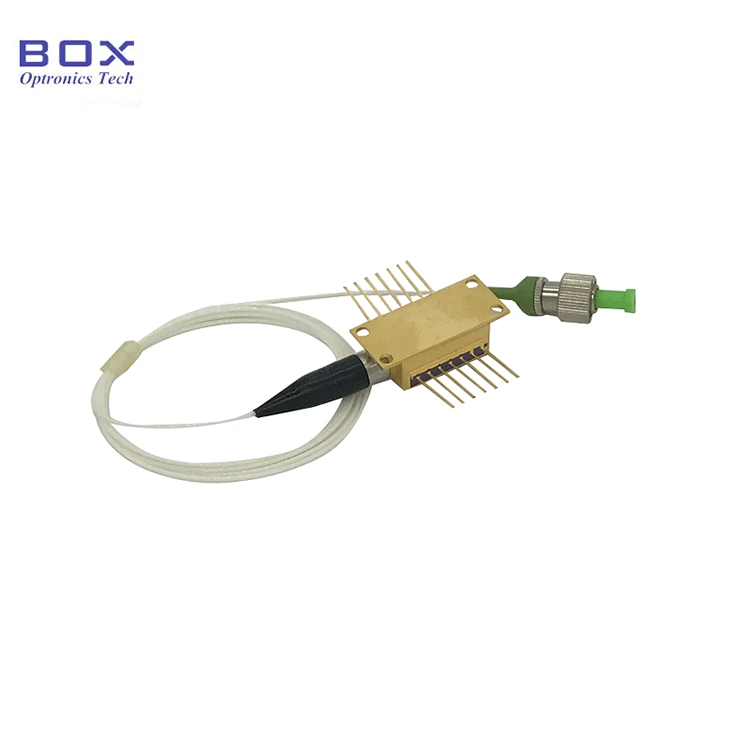

Ini ialah Laser Rama-rama Kuasa Tinggi 1550nm DFB 40mW, TEC terbina dalam, monitor PD dan termistor. Ia mempunyai panjang gelombang yang stabil, 40mW kuasa keluaran, dan arus ambang rendah. Pilihan dengan gentian SM/PM, lebar suhu operasi, dan kebolehpercayaan yang tinggi, sesuai untuk komunikasi gentian, instrumen optik, dan penderiaan gentian. Sila kawal arus pemacu dan suhu dengan ketat, dan elakkan kerosakan arus lebih.

produk Spesifikasi

Ciri-ciri Produk

● Multi-Kuantum Laser Maklum Balas Teragih (DFB) Telaga (MQW);

● Serat SM atau kuncir gentian PM;

● Kuasa keluaran 40mW;

● 14-pin Pakej BTF dengan TEC dan Monitor PD.

Aplikasi Produk

● Gentian optik komunikasi;

● Penderiaan gentian optik;

● Ujian peranti optik.

produk Butiran

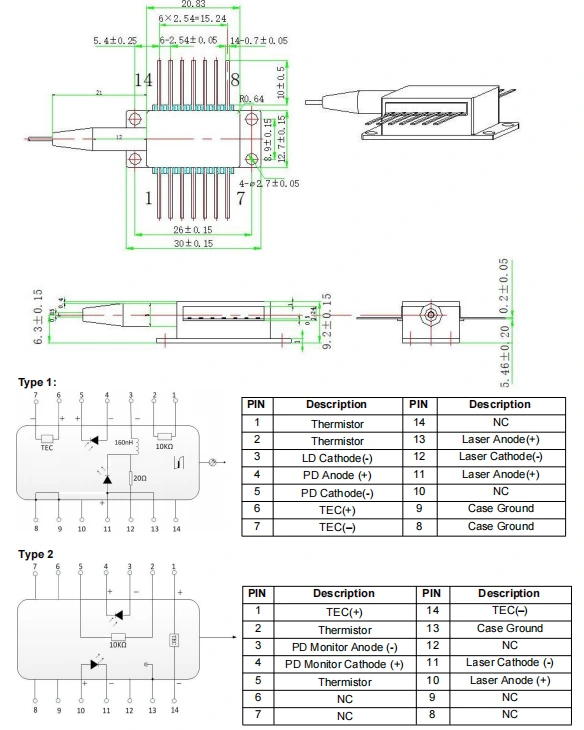

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1550nm DFB 40mW Tinggi Laser Butterfly Kuasa

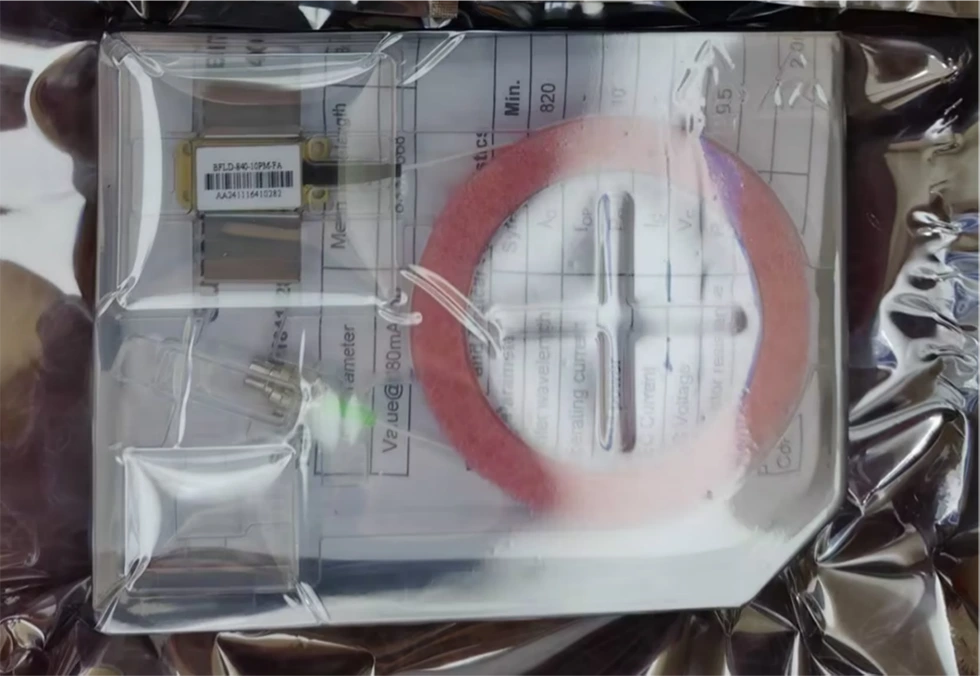

● Contoh pembungkusan

*Peranti kendiri tanpa pemacu; pakej modul yang disepadukan dengan pemandu litar adalah pilihan.

Memesan maklumat

cth: BFLD-1550-40SM-FA1

(Maklumat pesanan: 1550nm DFB 40mW High Power Butterfly Laser, SM gentian, penyambung FC/APC, pin telekom).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

lembaran data

lembaran data

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mesti dibumikan dengan betul.

● Semasa proses kuasa, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa dekat dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kecil kenaikan sehingga tahap yang dikehendaki dicapai.

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan terlebih beban.

Soalan Lazim

● Adakah mungkin untuk menukar panjang gelombang dengan melaraskan arus? Apakah julatnya?

--Ya. arus pekali panjang gelombang ialah 0.01 nm/mA, dan panjang gelombang suhu pekali ialah 0.1 nm/℃. Julat boleh laras WL adalah sekitar ~pusat WL+/- 1 nm.

● Apakah lebar garisan? Adakah anda sediakan LD lebar talian sempit?

--3~5MHz. 1550nm LD lebar talian sempit (pilihan): kurang daripada 400kHz, 100kHz, 50kHz, 10kHz.

● Apakah peraturan kuasa julat?

--10~100%

● Berapakah panjang gelombang toleransi?

--+/-3nm. Kurang adalah juga pilihan.

● Adakah anda menyediakan pelindung tiub gentian dan penyambung gentian?

--Ya. 900um longgar tiub dan FC/APC, SC/APC, atau penyambung lain adalah pilihan.
