Sumber Cahaya Jalur Lebar SLD Digandingkan Gentian 840nm

Gambaran Keseluruhan Produk-Sumber Cahaya Jalur Lebar SLD Digabungkan Gentian 840nm

Box Optronics mengeluarkan 840nm Fiber Coupled SLD Broadband Light Source, komponen optik aktif berprestasi tinggi berdasarkan pelepasan spontan (ASE) diperkuat daripada struktur penguat optik semikonduktor, memberikan kuasa optik tinggi dengan lebar jalur spektrum luas dan koheren temporal yang rendah.

Ia memberikan kuasa output yang lebih tinggi daripada LED sambil mengekalkan spektrum yang lebih luas daripada diod laser, menjadikannya sesuai untuk aplikasi yang memerlukan koheren rendah dan kecerahan tinggi.

Menampilkan kuasa output minimum 5mW, lebar jalur 3dB tipikal 10nm, dan kestabilan kuasa yang sangat baik (≤±0.02dB jangka pendek, ≤±0.05dB jangka panjang), sumber SLD 840nm ini dioptimumkan untuk penderiaan gentian optik tepat dan sistem pengimejan. Peranti ini tersedia dalam kedua-dua bentuk modul padat (70×90×18mm) untuk penyepaduan sistem dan bentuk atas bangku (195×220×120mm) untuk persekitaran makmal dan ujian.

Dilengkapi dengan kuncir gentian 780-HP dan penyambung FC/APC sebagai standard, dengan antara muka komunikasi RS485 pilihan untuk pemantauan dan kawalan, sumber cahaya SLD ini menawarkan serba boleh dan kebolehpercayaan untuk pelbagai aplikasi.

Ciri-ciri Utama-Sumber Cahaya Jalur Lebar SLD Digabungkan Gentian 840nm

● Kuasa keluaran tinggi: minimum 5mW

● Jalur lebar spektrum luas: 10nm tipikal (-3dB)

● Riak spektrum rendah untuk spektrum bersih

● Profil spektrum Gaussian

● Kestabilan kuasa yang sangat baik: ≤±0.02dB/15min jangka pendek

● Kestabilan jangka panjang: ≤±0.05dB/8 jam

● Output berganding gentian dengan gentian 780-HP

● Standard penyambung FC/APC, pilihan lain tersedia

● Dua faktor bentuk: Modul dan Benchtop

● Antara muka komunikasi RS485 untuk pemantauan

● Penyelesaian kos rendah dibandingkan

● Julat suhu operasi yang luas: -5°C hingga +55°C

● Reka bentuk pakej yang padat dan mantap

● Versi atas bangku pilihan dengan kawalan skrin sentuh

Aplikasi Biasa-840nm Fiber Coupled SLD Broadband Light Source

● Giroskop gentian optik (FOG)

● Sistem tomografi koheren optik (OCT).

● Pengimejan perubatan dan optik bioperubatan

● Sistem penderiaan gentian optik

● Interferometri cahaya putih

● Ujian dan pencirian komponen optik

● Makmal penyelidikan dan pembangunan

● Reflektometri domain koheren optik (OCDR)

Spesifikasi Teknikal-840nm Fiber Coupled SLD Broadband Light Source

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanikal dan Persekitaran

Butiran Produk-840nm Fiber Coupled SLD Broadband Light Source

Apakah SLD?

Diod Superluminescent (SLD) ialah sumber optik jalur lebar semikonduktor berdasarkan pelepasan spontan yang diperkuat (ASE) dengan keuntungan optik tinggi dalam struktur pandu gelombang seperti diod laser, beroperasi di bawah keadaan maklum balas optik yang ditindas untuk mengelakkan ayunan laser.

Tidak seperti diod laser yang bergantung pada rongga resonans, SLD menggunakan aspek pemantulan rendah (bersalut AR) dan struktur pandu gelombang bersudut atau condong untuk menyekat maklum balas rongga, membolehkan keuntungan optik yang tinggi sambil mengelakkan tindakan pengelasan.

Ciri utama SLD:

• Kuasa keluaran dan kecerahan yang jauh lebih tinggi daripada LED, sambil mengekalkan koheren temporal yang rendah

• Pancaran jalur lebar dengan sampul spektrum ASE yang licin

• Koheren temporal yang sangat rendah (panjang koheren pendek), sesuai untuk aplikasi interferometrik seperti OCT

• Lazimnya struktur pandu gelombang mod melintang tunggal yang membolehkan gandingan gentian mod tunggal yang cekap

• Bentuk spektrum lazimnya direka bentuk sebagai profil kuasi-Gaussian atau atas rata tersuai bergantung pada reka bentuk

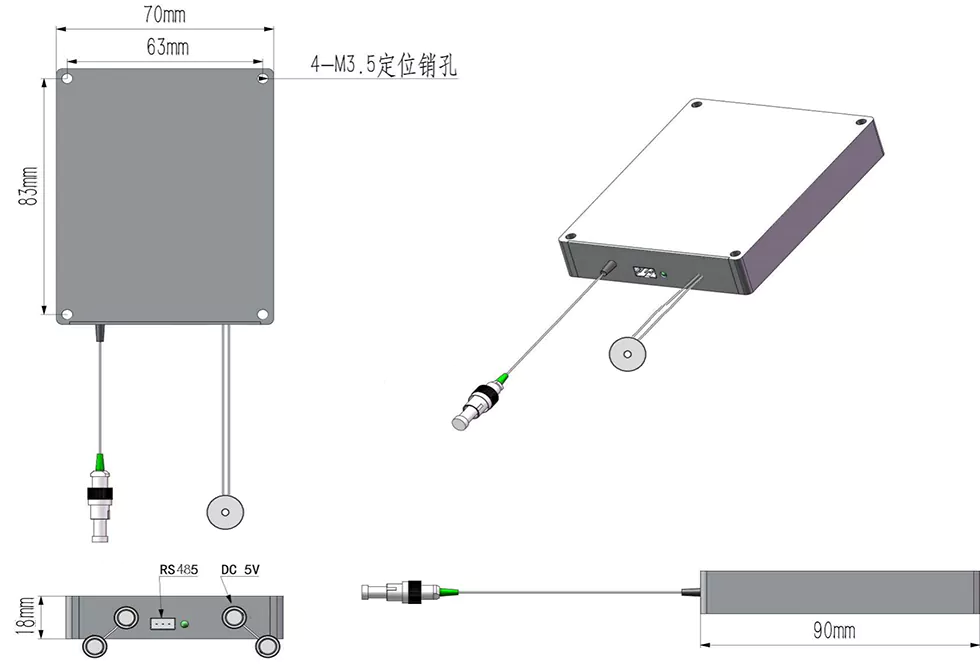

Dimensi Pakej

Sumber cahaya jalur lebar SLD 840nm tersedia dalam dua konfigurasi pakej:

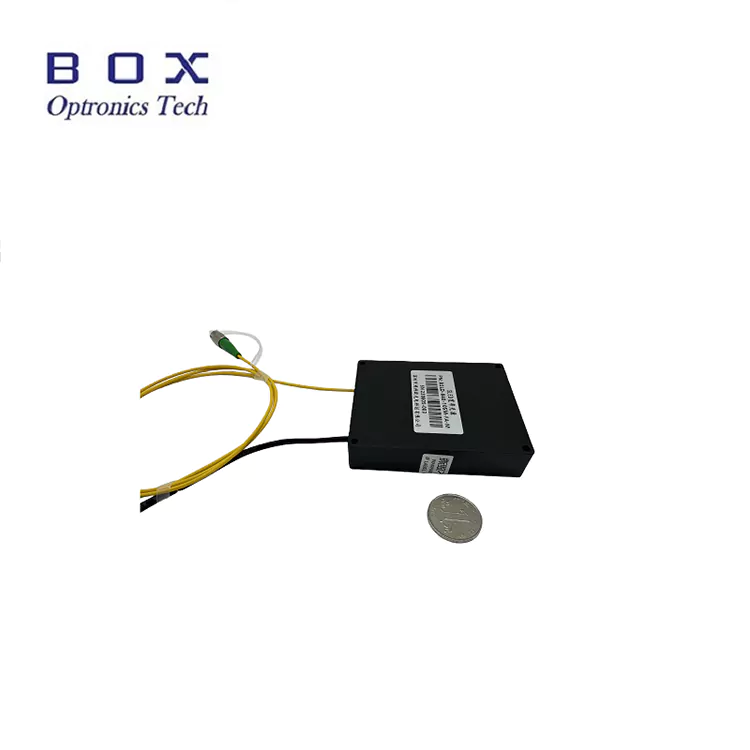

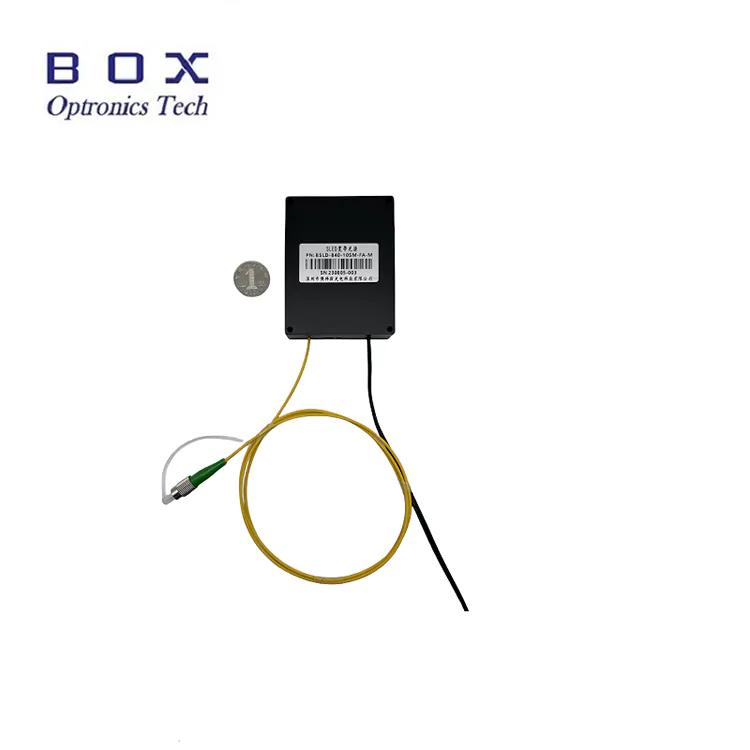

Versi Modul (70×90×18mm):

• Reka bentuk berprofil rendah yang padat untuk penyepaduan sistem

• Lubang pelekap 4-M3.5 untuk pemasangan selamat

• Input kuasa DC (5V atau 12V)

• Port komunikasi RS485 (DB9 perempuan)

• Output gentian pigtail dengan penyambung FC/APC

• Sesuai untuk dibenamkan ke dalam instrumen dan sistem

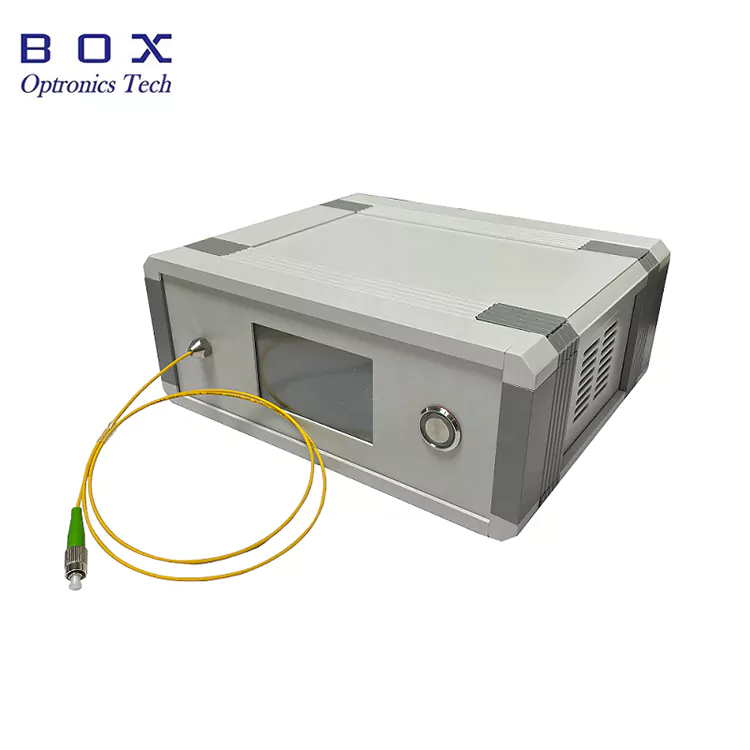

Versi Atas Bangku (195×220×120mm):

• Faktor bentuk atas meja untuk kegunaan makmal

• Paparan skrin sentuh terbina dalam untuk pemantauan status

• Input kuasa AC (110-240V universal)

• Port komunikasi RS485 (DB9 perempuan)

• Output gentian pada panel hadapan

• Mudah digunakan, operasi pasang dan main

• Sesuai untuk makmal R&D dan persekitaran ujian

Kawalan dan Pemantauan

Kedua-dua versi modul dan atas bangku menyokong antara muka komunikasi RS485 untuk pemantauan dan kawalan. Versi atas bangku tambahan mempunyai skrin sentuh terbina dalam untuk operasi tempatan.

Parameter pemantauan dan kawalan yang tersedia:

• Pemantauan kuasa output

• Dorong pemantauan semasa

• Pemantauan suhu

• Pelarasan kuasa (pilihan)

• Perisian komputer hos untuk kawalan PC (pilihan)

Mengapa Memilih Box Optronics?

• Kawalan kualiti yang ketat dengan ujian 100% sebelum penghantaran

• Harga yang kompetitif dengan keupayaan penghantaran pukal yang stabil

• Pilihan penyesuaian yang fleksibel untuk panjang gelombang, kuasa, lebar jalur, gentian dan penyambung

• Sokongan teknikal 7×24 jam dan respons pantas

• Penghantaran global dengan penghantaran ekspres DHL, UPS dan FedEx

• Kedua-dua versi modul dan atas bangku tersedia

• Perisian hos pilihan untuk penyepaduan sistem

• Bekalan jangka panjang yang boleh dipercayai untuk kuantiti pengeluaran

Prestasi Spektrum-840nm Gentian Digandingkan Sumber Cahaya Jalur Lebar SLD

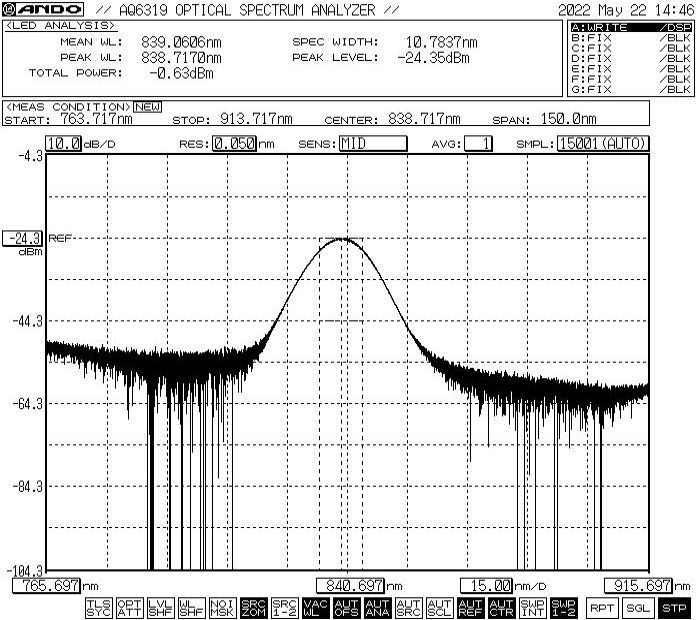

Spektrum tipikal menunjukkan panjang gelombang pusat sekitar 840nm dengan lebar jalur kira-kira 10nm -3dB.

*Nota: Spektrum yang ditunjukkan adalah prestasi biasa. Spektrum sebenar mungkin berbeza sedikit dari unit ke unit. Hubungi kami untuk data spektrum khusus atau keperluan spektrum tersuai.

Maklumat Pesanan-840nm Fiber Coupled SLD Broadband Light Source

Nomenklatur Model

BSLD - XXX - XX - XX - X - (X)

Contoh: BSLD - 840 - 51 - SM - M

Sumber Cahaya Jalur Lebar SLD 840nm, output 5mW, lebar jalur 10nm, gentian 780-HP, Versi modul, bekalan kuasa 5VDC

Pilihan Penyesuaian Tersedia

• Panjang gelombang tengah: standard 840nm, panjang gelombang lain tersedia atas permintaan

• Kuasa output: standard 5mW, pilihan kuasa lebih tinggi tersedia

• Jalur lebar spektral: Standard 10nm, pilihan lebar jalur lain tersedia

• Jenis gentian: standard 780-HP, gentian khusus lain tersedia

• Panjang gentian: 0.5m, 1m, 1.5m, 2m (panjang tersuai tersedia)

• Jenis kuncir: tiub longgar 900μm, tiub longgar 3.0mm

• Jenis penyambung: Standard FC/APC, FC/UPC, SC/APC, LC/APC atau tersuai

• Jenis pakej: Modul atau Benchtop

• Voltan bekalan kuasa: 5VDC, 12VDC (modul), 110-240VAC (atas bangku)

• Pengasing optik: Pilihan pengasing terbina dalam tersedia

• Antara muka komunikasi: Standard RS485, antara muka lain tersedia

• Perisian komputer hos: Tersedia untuk pemantauan dan kawalan

Untuk keperluan tersuai, sila hubungi pasukan jualan kami dengan spesifikasi anda.

Lembaran Data dan Laporan Ujian

Setiap sumber cahaya jalur lebar SLD 840nm dihantar dengan laporan ujian komprehensif yang mendokumentasikan parameter prestasi yang diukur. Fail PDF lembaran data mengandungi spesifikasi terperinci, lengkung prestasi dan lukisan dimensi.

• Laporan ujian individu disertakan dengan setiap unit

• Nombor siri yang boleh dikesan untuk setiap unit

lembaran data

Syarat Sebut Harga dan Pembayaran

Syarat Sebut Harga

• EXW (Ex Works): Disyorkan jika anda mempunyai akaun DHL/UPS/FedEx. Kami menghantar menggunakan akaun anda; tiada kos penghantaran dikenakan oleh kami.

• DAP (Dihantar di Tempat): Jika anda tidak mempunyai akaun kurier, kami boleh mengaturkan penghantaran dengan pengangkutan prabayar.

• Syarat lain: Sila hubungi kami untuk berbincang.

Syarat Pembayaran

• PayPal: Pembayaran pantas dan selamat untuk sampel dan pesanan kecil

• T/T (Pindahan Bank): Kaedah pembayaran standard untuk pesanan pengeluaran biasa

• Alibaba Trade Assurance: Perlindungan pesanan selamat untuk transaksi dalam talian dengan jaminan pembeli

• Kad Kredit: Diterima melalui PayPal, Alibaba

• Syarat Pembayaran Fleksibel: Boleh dirunding

Masa Utama

• Pengeluaran standard: ~10-15 hari bekerja

• Konfigurasi tersuai: 15-20 hari bekerja

• Pesanan volum: Sila hubungi untuk jadual pengeluaran

• Penghantaran antarabangsa: ~3-5 hari bekerja (DHL/UPS/FedEx express)

• Perkhidmatan dipercepatkan: Tersedia atas permintaan

Nota Operasi dan Pengendalian

Pengendalian Gentian

• Elakkan bengkok atau bengkok tajam yang boleh merosakkan gentian

• Jangan tarik atau pintal kuncir gentian

• Bersihkan penyambung gentian sebelum menyambung menggunakan alat pembersihan yang betul

• Sentiasa gunakan penutup habuk apabila penyambung tidak digunakan

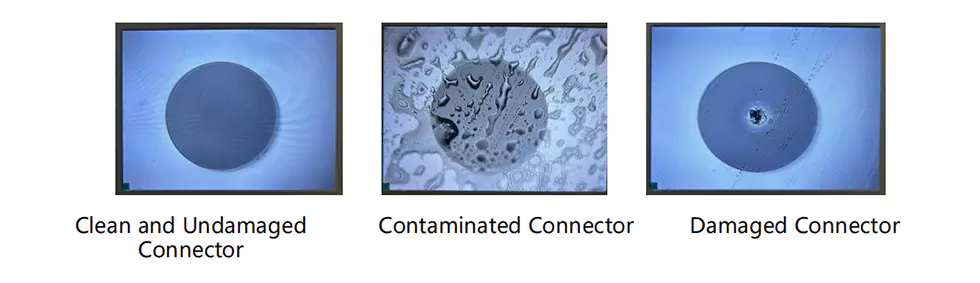

• Periksa bahagian muka gentian untuk kerosakan sebelum digunakan

Pertimbangan Kuasa dan Operasi

• Pastikan voltan bekalan kuasa yang betul sebelum menyambung

• Jangan melebihi penilaian arus atau kuasa pemacu maksimum

• Gunakan penyerap haba yang betul untuk operasi berterusan

• Matikan kuasa sebelum menyambung/ memutuskan sambungan gentian

• Jangan melihat terus ke output gentian apabila dihidupkan
