Pengenalan Produk

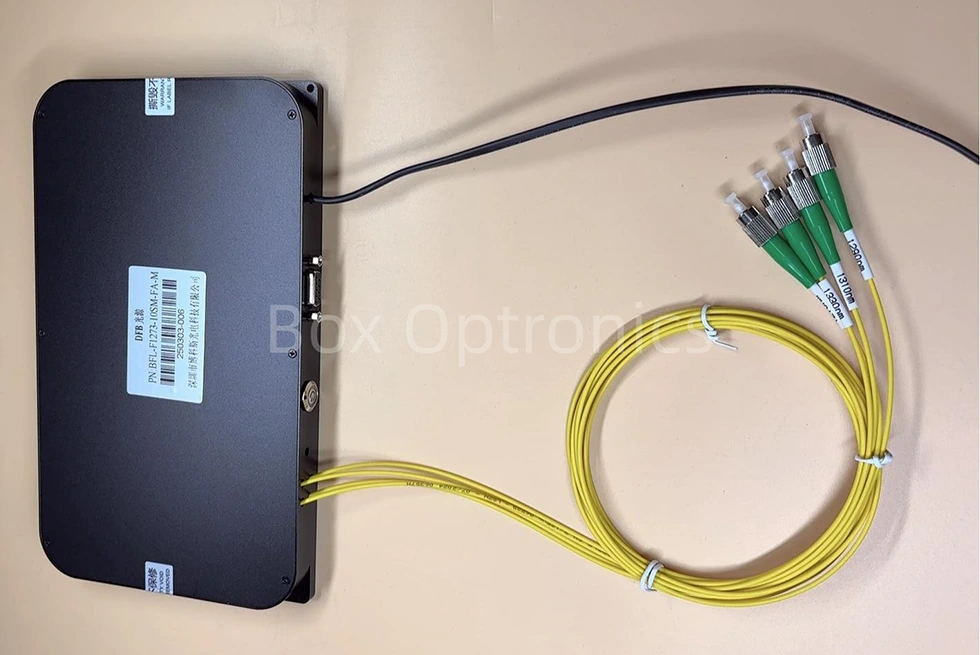

Ini ialah Sumber Laser DFB CWDM 1270-1650nm dengan Litar Pemacu Terbina dalam menggunakan cip laser semikonduktor DFB, dengan output kuasa melebihi 10mW, gentian SM/PM, dan kuasa yang sangat baik & kestabilan spektrum. Ia menyokong konfigurasi atas bangku dan modular dengan antara muka komunikasi atau perisian pemantauan untuk penyepaduan sistem. Sesuai untuk optik tak linear penyelidikan, pengepaman laser gentian, dan sistem ujian optik. Elakkan kerap memasang/ mencabut palam penyambung gentian untuk mengelakkan pengumpulan habuk dan muka hujung kerosakan.

produk Spesifikasi

Ciri-ciri Produk

● Kuasa dan kestabilan spektrum;

● Kuasa keluaran boleh laras 10~100%;

● Modul/benchtop pilihan, dengan pemantauan komunikasi untuk memudahkan integrasi;

● Menyokong Penyesuaian gentian SM/PM agar sesuai dengan pelbagai sistem optik.

Aplikasi Produk

● Sistem penghantaran optik;

● Pengepaman laser gentian;

● Penyelidikan optik bukan linear.

Butiran Produk

● Panjang gelombang CWDM 1270~1650nm, toleransi WL ialah +/-3nm.

(Satu panjang gelombang setiap 20nm tersedia.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

*Sokong sumber laser DFB berbilang saluran tersuai

● Aksesori Standard

Langkah-langkah Operasi

Langkah 1. Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber laser, data USB kabel, penyesuai kuasa, laporan ujian, dsb.

Step2.Bekalan kuasa: Disambungkan ke DC bekalan kuasa pensuisan atau bekalan kuasa terkawal yang memenuhi kuasanya keperluan bekalan. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Step3.Menyambung gentian output: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4.Sambung ke komputer hos: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Laser DFB dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti Kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak boleh disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

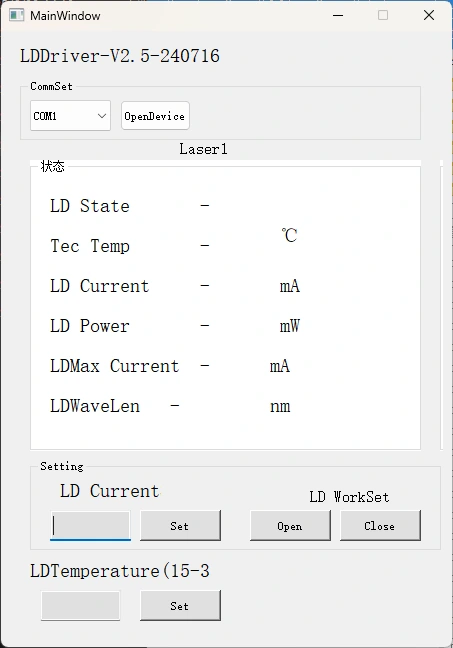

Step5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD Sumber Laser DFB. Pilih yang port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Kepada mengelakkan kerosakan, tingkatkan arus pemacu perlahan-lahan pada operasi awal. jangan gunakan arus penuh dengan segera.)

Langkah 6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan sambungan gentian.

Memesan maklumat

cth: BLD-1550-1HSM-FA-M

(Maklumat pesanan: Sumber Laser DFB CWDM 1550nm dengan Pemacu Terbina dalam Litar, kuasa keluaran 100mW, dengan gentian SMF-28e, penyambung FC/APC, modul pakej).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Tutup penyambung yang tidak digunakan dengan penutup habuk.

● Simpan peralatan dalam persekitaran yang kering dan bebas lembapan.

● Apabila menggunakan modul sumber laser untuk masa yang lama, ingat untuk pertimbangkan pelesapan haba dan pengudaraan modul dan letakkan modul pada sink haba.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
