Laser Analog Rama-rama DWDM 14PIN untuk CATV

Jadual Kandungan

1. Pengenalan DWDM Laser Analog Rama-rama 14PIN untuk CATV

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

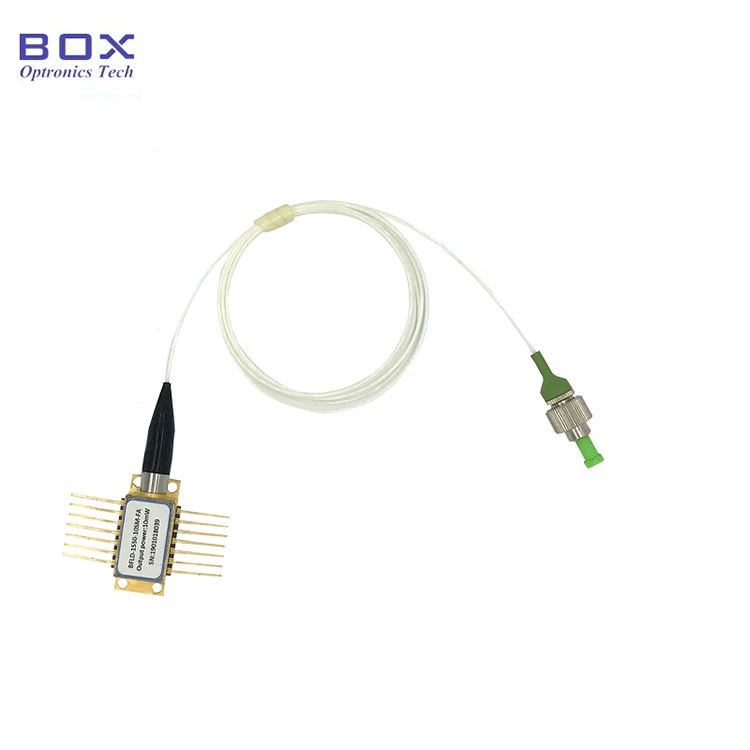

Pengenalan Produk

DWDM 14PIN Butterfly Analog Laser untuk CATV direka bentuk dengan cip analog canggih, pengasing optik, dan kuasa keluaran 10mW. Berbungkus dengan penyejuk termoelektrik terbina dalam (TEC) dan monitor fotodiod, ia menyampaikan lineariti yang sangat baik, herotan yang rendah dan kestabilan panjang gelombang yang unggul merentasi grid DWDM. Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat.

produk Spesifikasi

Ciri-ciri Produk

● Jenis gentian boleh SMF-28e atau PMF-1550;

● Kuasa keluaran 10mW atau disesuaikan;

● 14-pin Pakej BTF dengan TEC dan Monitor PD.

Aplikasi Produk

● Komunikasi gentian optik;

● Sistem DWDM;

● penghantaran CATV;

● Peralatan ujian makmal.

Butiran Produk

● Penomboran Saluran Grid ITU

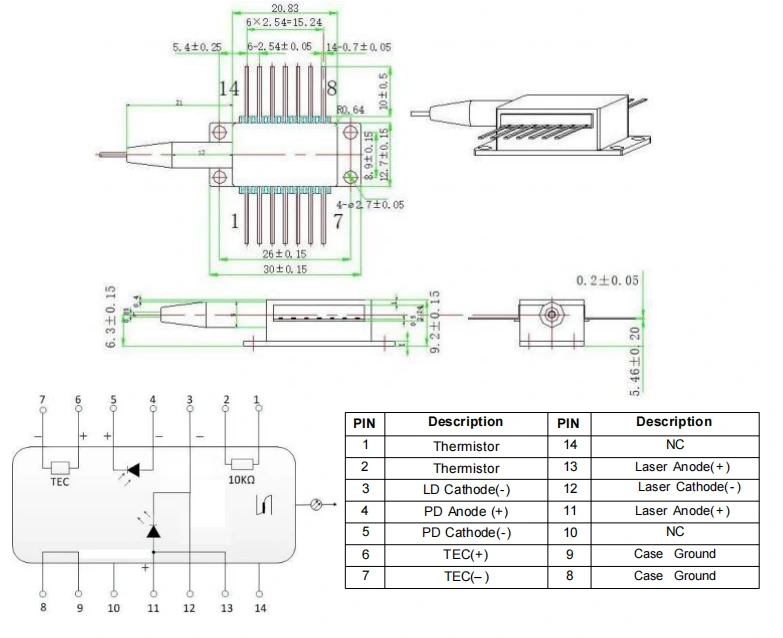

● Lukisan Pakej Jenis 1&Takrif PIN-OUT(Unit:mm):DWDM 14PIN Laser Analog Rama-Rama untuk CATV

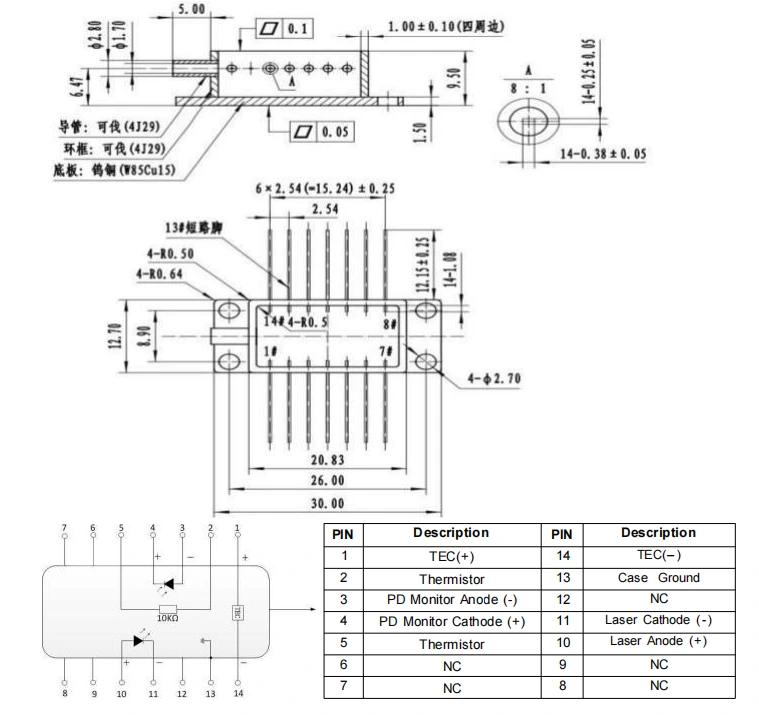

● Lukisan Pakej Jenis 2&Takrif PIN-OUT(Unit:mm)-DWDM 14PIN Laser Analog Rama-Rama untuk CATV

Memesan maklumat

cth: BFLD-CH56-10SM-FA

(Maklumat pesanan: DWDM 14PIN Butterfly Analog Laser untuk CATV, CH56: 1532.68nm, kuasa keluaran 10mW, gentian SM, penyambung FC/APC, jenis1 pin keluar).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Perlindungan ESD:Peranti ini ialah sensitif elektrostatik. Oleh itu, langkah perlindungan anti-statik yang ketat mesti dipatuhi semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga perlu diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan untuk berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., pastikan peralatan yang betul membumikan dan memakai tali pergelangan tangan anti-statik).

● Keperluan Memateri Pin: Jika pin perlu dipateri, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Beri perhatian khusus kepada berikut: semasa proses pematerian, peranti mesti berada dalam keadaan tidak berkuasa keadaan, dan besi pematerian mesti dibumikan dengan betul.

● Guna arus:Semasa dihidupkan proses, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa yang hampir dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kenaikan kecil sehingga yang dikehendaki tahap dicapai.

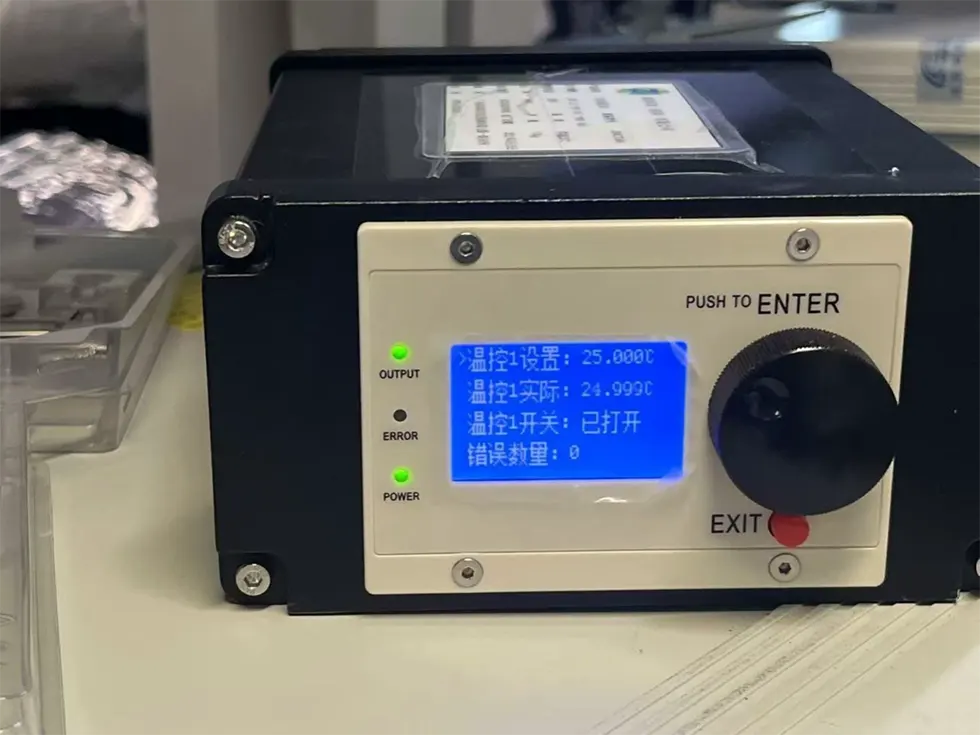

● Penyejuk TEC:Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan lebihan beban.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
